Эмулятор датчика присутствия пассажира. бортжурнал Mazda 626 МаськА

Эмулятор датчика присутствия пассажира. бортжурнал Mazda 626 МаськА

Далее описана процедура доработки с полным удалением поджопной мембраны. Проверено на 2 машинах!




Разберите нижнюю часть кресла она держится на 4 болтах и снимите с нее обшивку (обшивка держится на металлических лепестках).






Итак сам датчик вместе с контурами.








как видите контуры представляют собой нечто подобное устройству компьютерной клавиатуры только склеенное.
состоит сие чудо из 4 контуров
1 контур что-то вроде антенны передатчика 10 Ом
2 контур что-то вроде рамочной антенны приемника 50-95 Ом
3 1 контур присутствия
4 2 контур присутствия (сопротивление между 1 и 2 2 кОм при наличии пассажира)

Достоверно не известно для чего необходимы первые 2 контура (предположительно они каким-то образом должны отключать подушку при установке детского кресла) собственно они и дают ошибку 48, два других замыкаются друг с другом при наличии пассажира в кресле (сопротивление между ними 2 кОм при наличии пассажира.) они дают ошибки 46 и 47






сначала была предпринята попытка ремонта видно на фото.



Контур был восстановлен обычным электропроводящим клеем Контактол, но возникла проблема фиксации клееного места, короче помогло, но не надолго ввиду слабой фиксации там все разорвало после 5 дней поездок с пассажирорм
было решено сделать так чтоб датчик всегда сообщал о том что пасажир в кресле.
разобрав корпус датчика ножом (по другому никак т.к залито каким-то полимером) и срезав полимер так как показано на фото видим контакты контуров








контакты :
1,2 и 7,8: 1 контур антенны передатчика
3 и 4 и 5 и 6: 2 контур антенны приемника
9,11: 1 контур присутствия
10,12: 2 контур присутствия

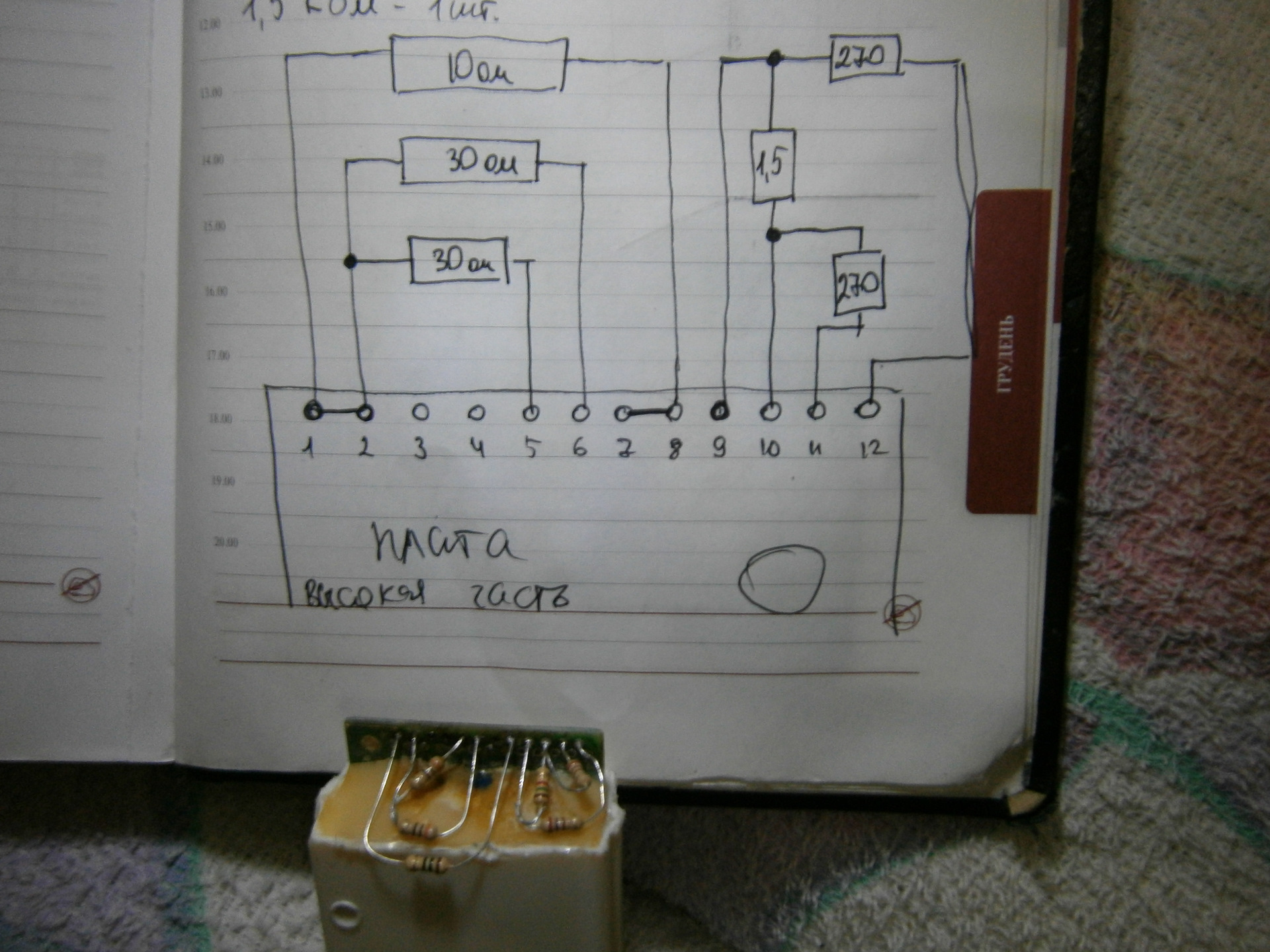

Отрежте или выпаяйте контакты мембраны

припаиваем между 1 и 8 резистор от 6 до 10 Ом (Внимание строго соблюдайте номинал)
между 2 и 5 и 6 резисторы до 30 Ом или замкните накоротко (я делал с резисторами. Последствия замыкания в долгосрочной перспективе неизвестны, но работает! )
между 9 и 10 резистор от 1.5 КОм до 2.5 кОм
между 9 и 12 резистор от 150 Ом до 400 Ом
между 10 и 11 резистор от 150 Ом до 400 Ом

И о чудо у вас все заработает как надо никаких ошибок больше этот датчик не выдаст всегда будет выдавать что на кресле кто-то сидит.

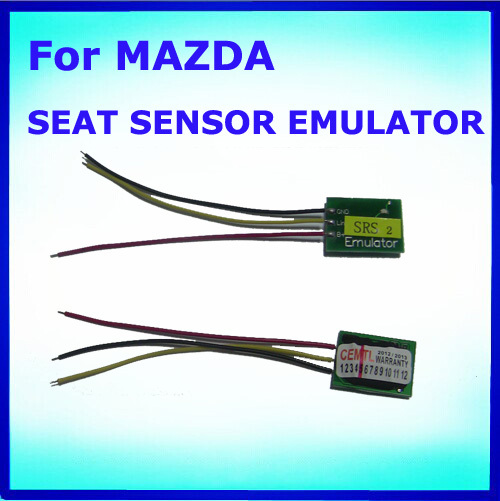

Для продвинутых и тех кому кресло разбирать "религия не позволяет" привожу осциллограмму исправного датчика до ремонта можете сделать себе эмулятор тот что в соседней теме продают.
1 пасажира нет.
2 пасажир есть.



©, Baret
