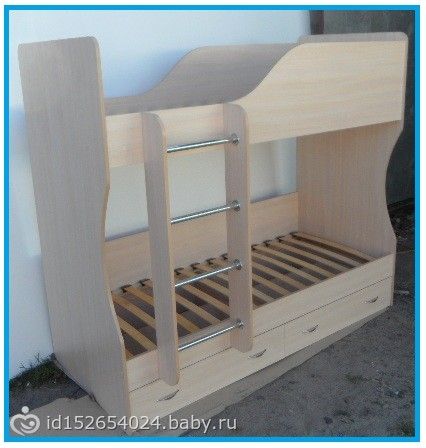

Двухярусная кровать пользовалась повышенным спросом у покупателей всегда. В данном уроке мы рассмотрим конструкцию кровати, которая прошла испытания временем.

Нажмите на фотографию чтобы увеличить!

Деталировка.

1500х100 – 8шт – стойка

1905х805 – 2шт – дно

1905х150 – 4шт – царга

1905х350 – 1шт – боковая царга верхняя

837х150 – 1шт – задняя царга нижняя

837х350 – 1шт – задняя царга верхняя

837х 450 – 2шт – изголовье

1737х100 – усилительная планка

1905х50 –  2шт -опорная планка верхняя

773х50 – 2шт – опорная планка верхняя

Ниша

1737х250 – 1шт

789х250 – 3шт

844х100 – 2шт – стяжная планка

700х150 – 4шт боковая стенка ящика

807х150 – 4шт – внутренняя стенка ящика

700х100 – 2шт – стяжная планка ящика

865х195 – 2шт – фасад ящика

Лестница

1500х450 – 1шт

370х368 – 1шт- ступенька

300х368 – 1шт ступенька

250х368 – 1шт ступенька

180х368 – 1шт ступенька

120х368 -  1шт ступенька

70х368 – 5шт –опорная планка ступеньки.

Последовательность сборки.

Сначала собираем стоевые, для этого скручиваем буквой Г планки 1500х100

Важно! На рисунках ниже показано два варианта соединения стоевых планок. Деталировка, приведенная в этом уроке посчитана под первый вариант. Если поставить стоевые планки как показано на рисунке 2, то измениться размер ниши и усилительной планки спереди кровати.

Вариант 1

Вариант 2

Далее необходимо собрать нижний и верхний ярус.

Нижний ярус

Верхний ярус

Далее собираем всю конструкцию. Если вы обратили внимание, стойки соединены с царгами и изголовьем стяжными болтами. Именно это придает надежность всей конструкции. Причем запомните, что нужно сразу определиться с какой стороны у кровати будет изголовье. Нижний ярус прикручиваем на расстояние 200 мм от начала стойки. Верхний выравниваем в один уровень.

Переходим к нише. Тут я думаю все просто и понятно из рисунка.

Рисунок ниши

Рисунок ниши

Ящики устанавливаются на колеса мебельные (не поворотные) высотой 35мм. Никаких ограничителей и направляющих в конструкции ящиков нет. Зазора в 5мм вполне достаточно для их свободного хода.

На рисунке ниже показано крепление стяжной планки и колёс к ящику.

Рисунок ящика

Дале вставляем нишу на место и крепим при помощи стяжных болтов к задней царге. При помощи металлического уголка закрепим переднюю царгу к нише. После этого кладем дно на место и прикручиваем его конфирматами к нише.

Теперь навешиваем фасады на ящики и прикручиваем усилительную планку

Боковые стенки для лестницы мы получаем из одной заготовки 1500х450, которую нужно распилить по диагонали как показано на рисунке.

Ступеньки устанавливаем на расстояние 250 мм.

Дизайн кровати и высоту стоек можно менять, но выше чем 1600мм их делать не рекомендуется. Лестница свободно приставляется в нужном месте, при необходимости можно закрепить жестко.

На этом все, желаю удачи.
